RAS系列气压高度计

       精准测量海拔高度，为各类设备提供可靠高度数据

   陕西瑞特测控技术有限公司自主研发的RAS系列气压高度计，采用高

精度压力传感器和高性能MCU，对大气压力信号进行采集、分析和处理，

实时输出海拔高度数据，广泛应用于汽车高度测量仪、海拔高度测量仪

器、捷联惯导系统等领域。









---





一、核心优势

高精度测量：采用高精度压力传感器，全量程高度误差±10m～±40m，满足各类应用需求

全温区补偿：-45℃～+85℃宽温范围内采用分段补偿算法，输出稳定不漂移

数字式输出：支持RS422/RS232接口，数据直接可用，便于系统集成

轻量化设计：RAS-2型重量＜150g，RAS-3型重量＜100g，体积小巧

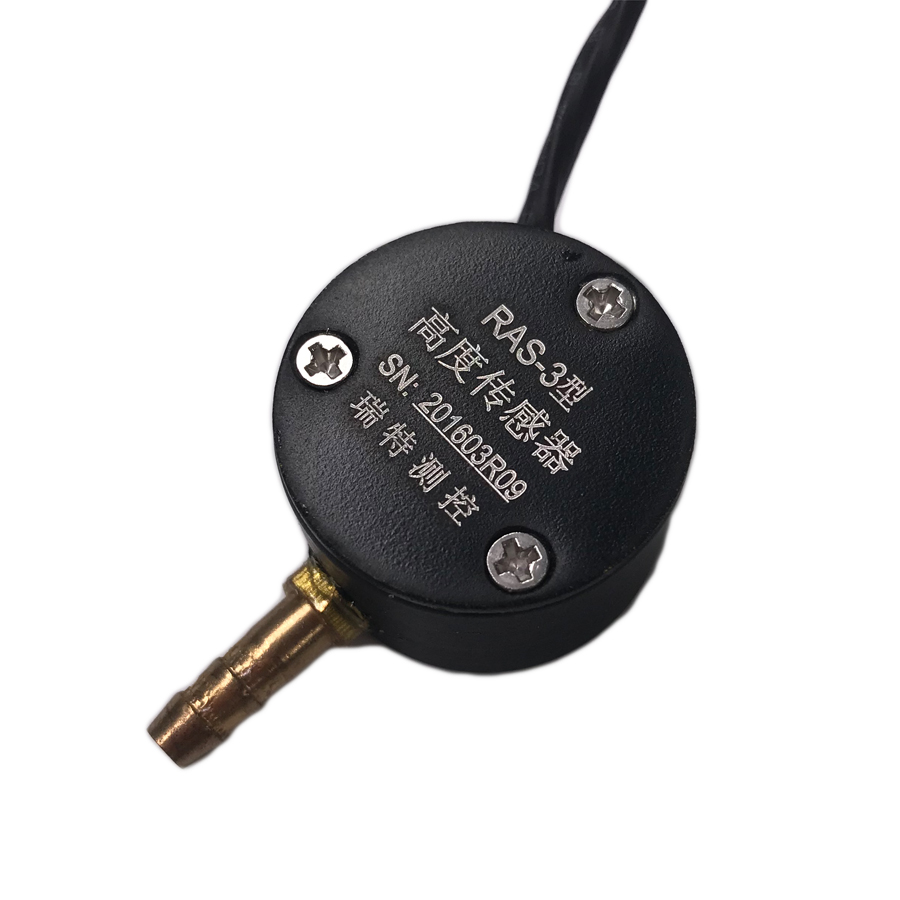

RAS-3型极致小巧：体积仅Φ25×17mm，与一元硬币大小相当，轻松集成于空间受限设备

低功耗运行：RAS-2型功耗30mA（28V），RAS-3型功耗＜25mA（5V）

环境适应性强：抗潮湿、抗冲击、抗振动，年稳定性好，互换性强



二、产品选型对比

对比项	RAS-2型	RAS-3型
体积	Φ42×18mm	Φ25×17mm（约一元硬币大小）
重量	＜150g	＜100g
供电电压	9～32V DC	5±0.2V DC
工作电流	30mA（28V）	＜25mA
适用场景	汽车高度测量、捷联惯导系统	便携设备、紧凑型高度测量、无人机、穿戴设备
核心优势	宽电压输入，工业级应用	极致小巧，低功耗，易集成

核心优势

宽电压输入，工业级应用

极致小巧，低功耗，易集成

共同参数

高度量程：-1000m～+10000m

高度精度：±10m～±40m（分段误差）

输出接口：RS422/RS232（可选）

工作温度：-45℃～+85℃



储存温度：-55℃～+100℃

三、测试高度及误差

高度（m）	气压值（hpa）	高度误差（m）
-1000	1139.29	±10
-500	1074.78	±10
0	1013.25	±10
500	954.61	±10
1000	898.76	±10
2000	795.01	±10
3000	701.21	±10
4000	616.60	±15
5000	540.48	±20
8000	356.52	±30
10000	265.00	±40



四、如何选择？

选RAS-2型，如果您需要：

宽电压供电（9～32V），适配工业设备

较大体积不敏感，追求稳定可靠

应用于汽车、捷联惯导等传统工业场景

选RAS-3型，如果您需要：

极致小巧：Φ25×17mm，与一元硬币大小相当

低功耗：5V供电，＜25mA电流

轻量化：重量不足100g

集成于无人机、便携设备、穿戴设备等空间受限场景

五、应用领域

应用领域	RAS-2型	RAS-3型
汽车高度测量仪	★★★ 推荐	★★ 可选
捷联惯导系统	★★★ 推荐	★★ 可选
无人机	★★ 可选	★★★ 推荐
便携式海拔仪	★★ 可选	★★★ 推荐
工业设备	★★★ 推荐	★★ 可选

六、技术特点对比

特点	RAS-2型	RAS-3型
数字式输出	✓	✓
精度高	±10m～±40m	±10m～±40m
宽温工作	-45℃～+85℃	-45℃～+85℃
互换性强	✓	✓
年稳定性好	✓	✓
抗恶劣环境	✓	✓
极致小巧	—	✓（一元硬币大小）
低功耗	—	✓（＜25mA）
5V供电	—	✓



---

七、关于我们

陕西瑞特测控技术有限公司成立于2007年，位于西安高新区，是一家以大气数据产品、惯性导航系统为核心业务的高新技术企业。

技术实力：掌握分段补偿算法核心技术，拥有8项专利

荣誉资质：产品曾获国家科技部创新基金资助

服务领域：汽车电子、航空、航天、航海等领域

八、联系方式

项目	信息
咨询电话	029-88329662 / 029-88329663
官方网站	www.xartck.com
公司地址	陕西省西安市高新区瞪羚路26号西安理工大学科技园F座3层

让高度测量更精准，让设备集成更简单。



---



RAS-3型：小如硬币，精准如一。

欢迎来电咨询或访问官网了解更多RAS系列气压高度计产品信息
