RMC160深井测斜传输系统是陕西瑞特测控技术有限公司专为煤矿井下定向钻进、地质勘探深孔、油田随钻测斜等领域研发的一站式解决方案。系统由RMC160" target="_blank">RMC160高精度测斜传感器、下调制板、地面解调模块三部分组成，采用电力载波通信技术，实现单芯电缆同时传输电力+信号，传输距离可达1000-2000米，解决了深井测斜信号长距离传输的行业难题。核心优势

  核心优势：

0.5°高精度：航向精度0.5°（1σ），俯仰/横滚0.1°（1σ），达到陀螺仪入门精度

2000米传输：电力载波技术，单芯电缆同时传输电力+信号，深度1000-2000米

超微型设计：传感器109×18×10mm，重量<100g，适合小直径钻具

完整系统：传感器+调制板+解调模块，一站式采购，即插即用

宽温工作：-45℃～+85℃全温补偿，适应井下恶劣环境

抗磁干扰：内置硬磁校准，磁干扰环境下航向准确

   系统组成：

模块
型号
功能
安装位置
测斜传感器
RMC160
0.5°高精度姿态测量
钻杆最前端
调制板
RM_CODE_100
将串口信号调制到电源线上
钻杆内，紧邻传感器
解调模块
RM_DECODE_100
解调信号，转换为RS485
地面井口
系统优势：三款产品已匹配好，客户无需二次开发，即插即用。

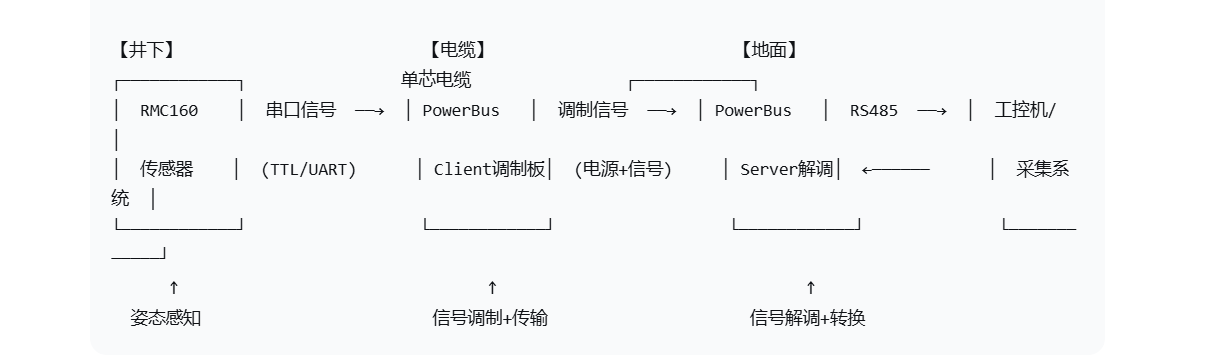

工作原理：
    调制板把RMC160输出的串口信号调制到电源线上，通过单芯电缆传输到井口地面。地面上的解调模块再把信号转换成RS485信号，传给工控机等采集系统。

技术亮点：电力载波通信——无需额外通信线，单芯电缆同时完成供电+信号传输，简化钻杆结构，提高系统可靠性。
技术参数：

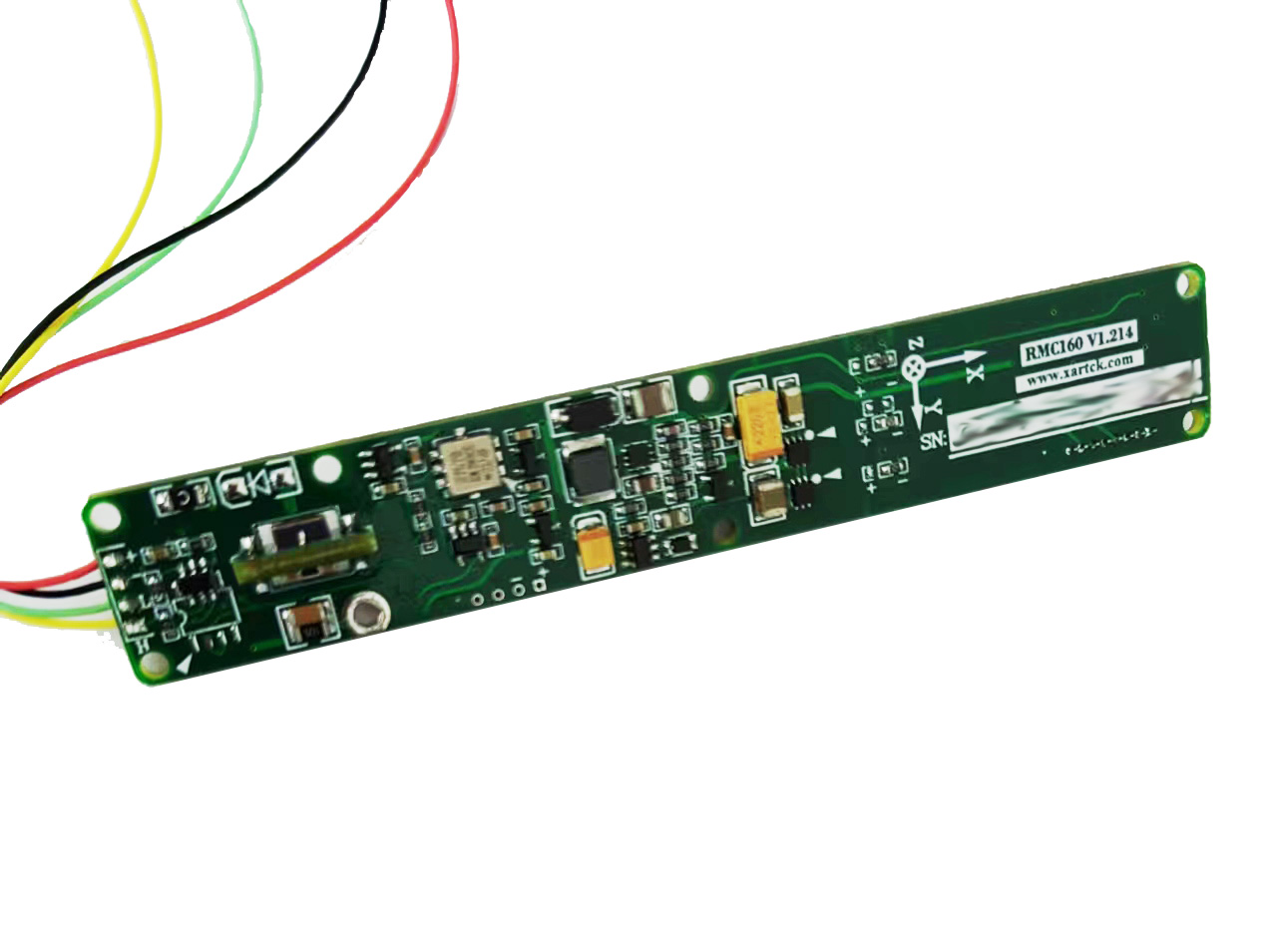

RMC160 测斜传感器（核心）

项目
单位
参数
供电
要求
输入电压
V
6.3±0.2
输入电流
mA
<50
地磁
测量
测量范围
Gauss
-1.5 ～ +1.5
分辨率
μGauss
30
  航向角
范围
º
0～360
精度
º
0.5（1σ）
  俯仰角
范围
º
±90
精度
º
0.1（1σ）
  横滚角
范围
º
±180
精度
º
0.1（1σ）
   输出
   特性
输出接口
串口
RS232//RS485/UART
输出数据频率
Hz
20
物理
特性
重量
g
<100
体积

109×18×10
工作
环境
温度
º/C
-45～+85
振动
g
6
冲击
g
10

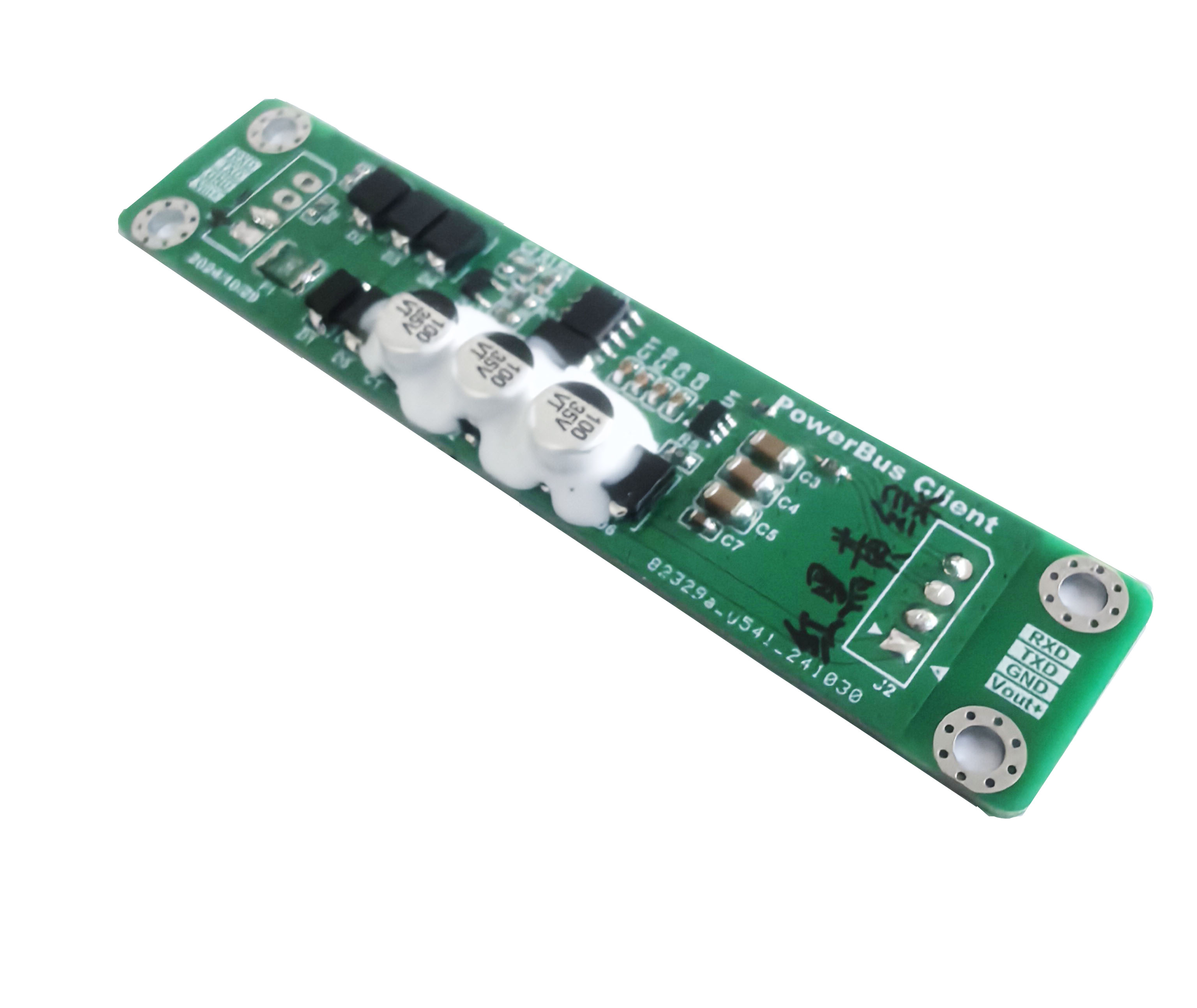

调制板RM_CODE_100（井下）
项目
说明
核心功能
将RMC160的串口信号调制到电源线上
输入
RMC160串口信号（RX1/TX1）+ 电源（VOUT/GND）
输出
调制后的信号（通过同一根电缆传输）
传输距离
支持1000-2000米
安装位置
钻杆内，紧邻RMC160
供电
由地面通过同一电缆供电

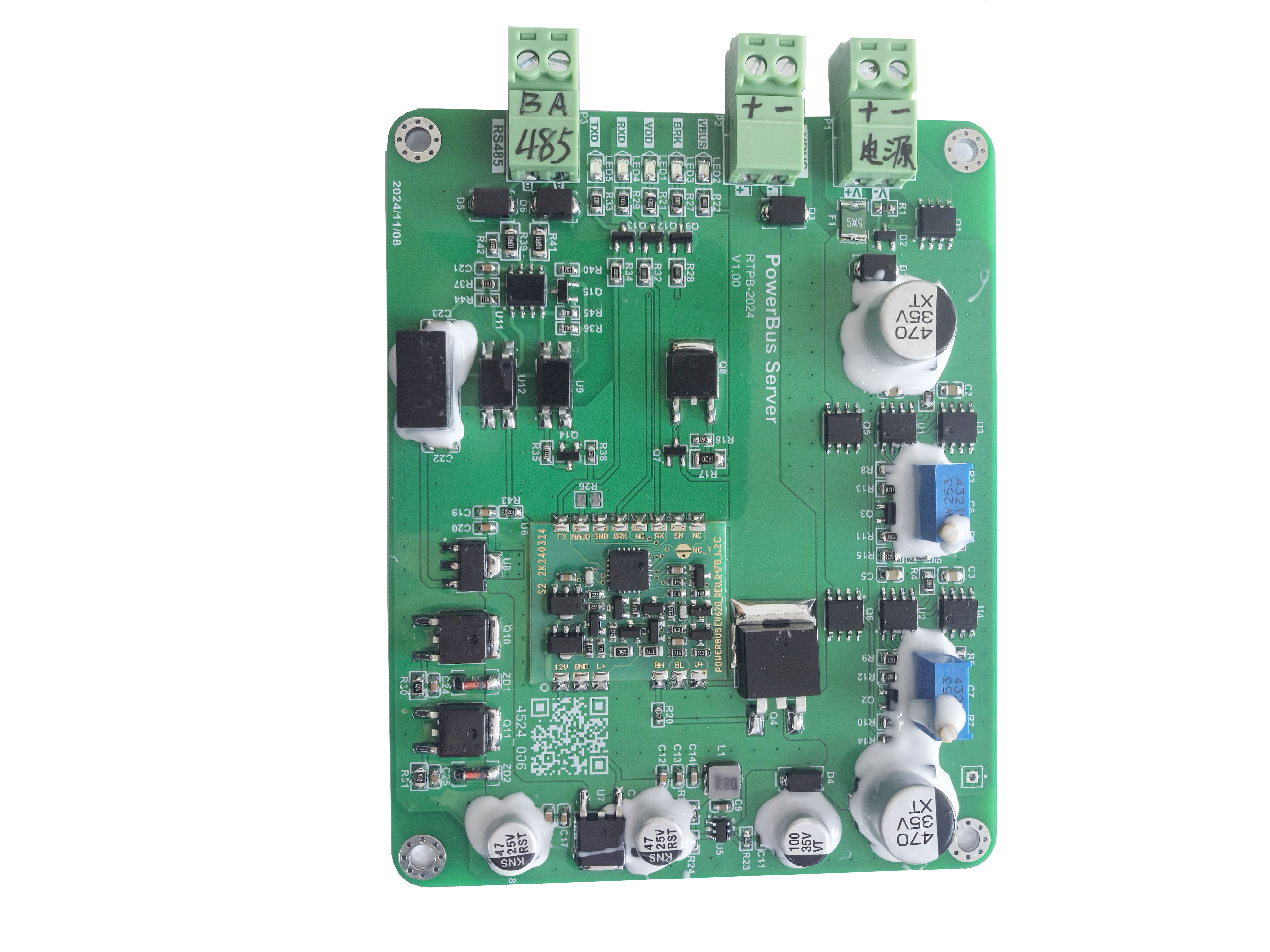

 解调模块RM_DECODE_100（地面）
项目
说明
核心功能
从电源线上解调信号，转换为RS485
输入
井下上传的调制信号（通过电缆）
输出
RS485信号（接工控机/采集系统）
电源转换
将地面电源转换为井下供电
状态指示
电源/通信状态LED指示
  应用场景：
• 煤矿井下定向钻孔轨迹测量（1000-2000米深孔）
• 地质勘探深孔测斜
• 油田随钻测斜（MWD）
• 非开挖导向钻进（长距离）
• 矿山采空区深孔探测
• 稳定平台、姿态航向参考系统
• 无人机、飞行器姿态控制
